| Наименование параметров | СНМФ-1 | УН 1-4 | МН 6-1 |
|---|---|---|---|
Количество мотальных головок, шт. | 1 | 1 | 1 |
Диапазон регулировки частоты вращения узла намотки, об/мин. | 0-2000 | 0-1000 | 138 |
Длина применяемых картриджей, мм | 250 | 270 | 20000 |
Шаг раскладки нитей, мм | 64 | 52 | |
Максимальный диаметр намотки, мм | 70 | 160 | 4…10 |
Установленная мощность двигателя, кВт | 0,55 | 0,55 | 0,55 |
Напряжение питающей сети, В | 380 | 380 | 380 |
Частота переменного тока, Гц | 50 | 50 | 50 |
Габаритные размеры, мм | |||
– длина | 640 | 800 | 1295 |
– ширина | 580 | 820 | 785 |
– высота | 950 | 950 | 1400 |
Шпулярника | |||
-длина | 530 | ||
-ширина | 530 | ||
-высота | 1510 | ||
Полуавтомат для перемотки | 43 | 160 | 90 |
шпулярник | 18,5 |

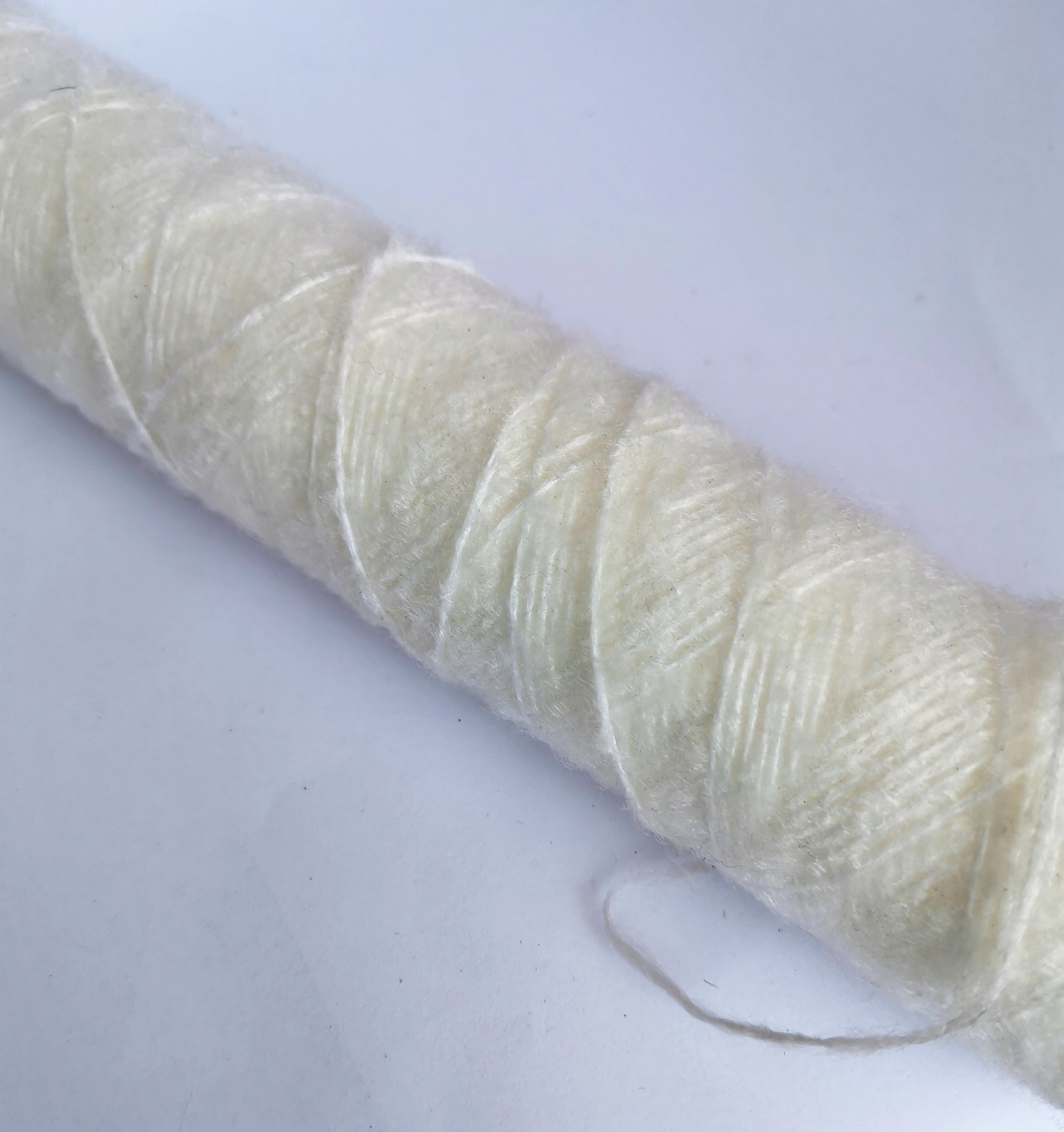

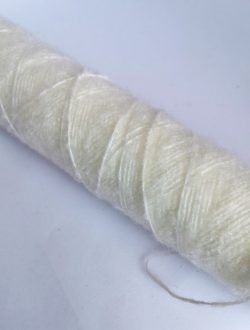

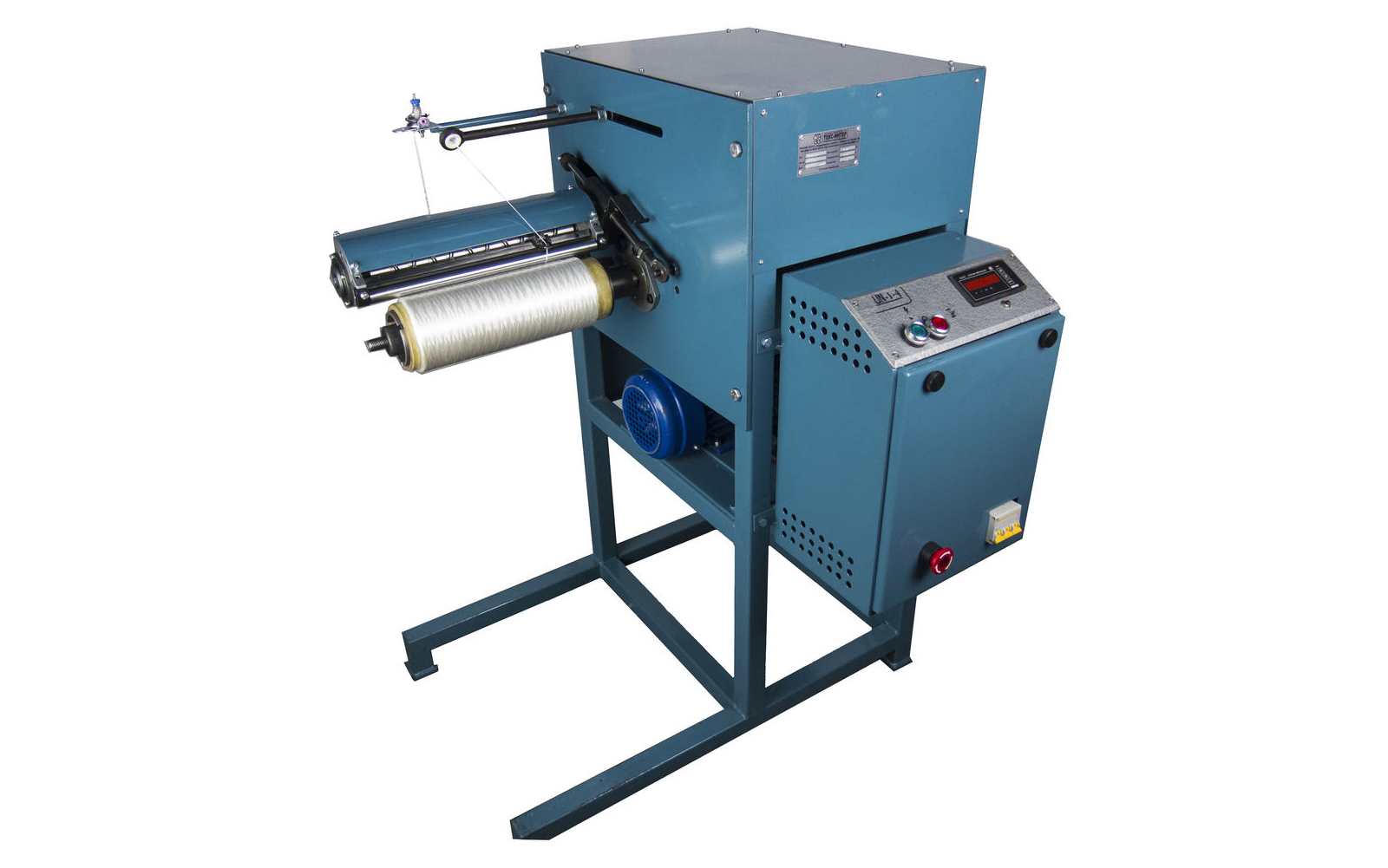

Полуавтомат для намотки фильтров СНФМ-1 предназначен для крестовой намотки нитей натуральных и химических волокон средних и высоких номеров на основу фильтров (картриджи) с регулируемой скоростью намотки и фиксированной длиной намотки.

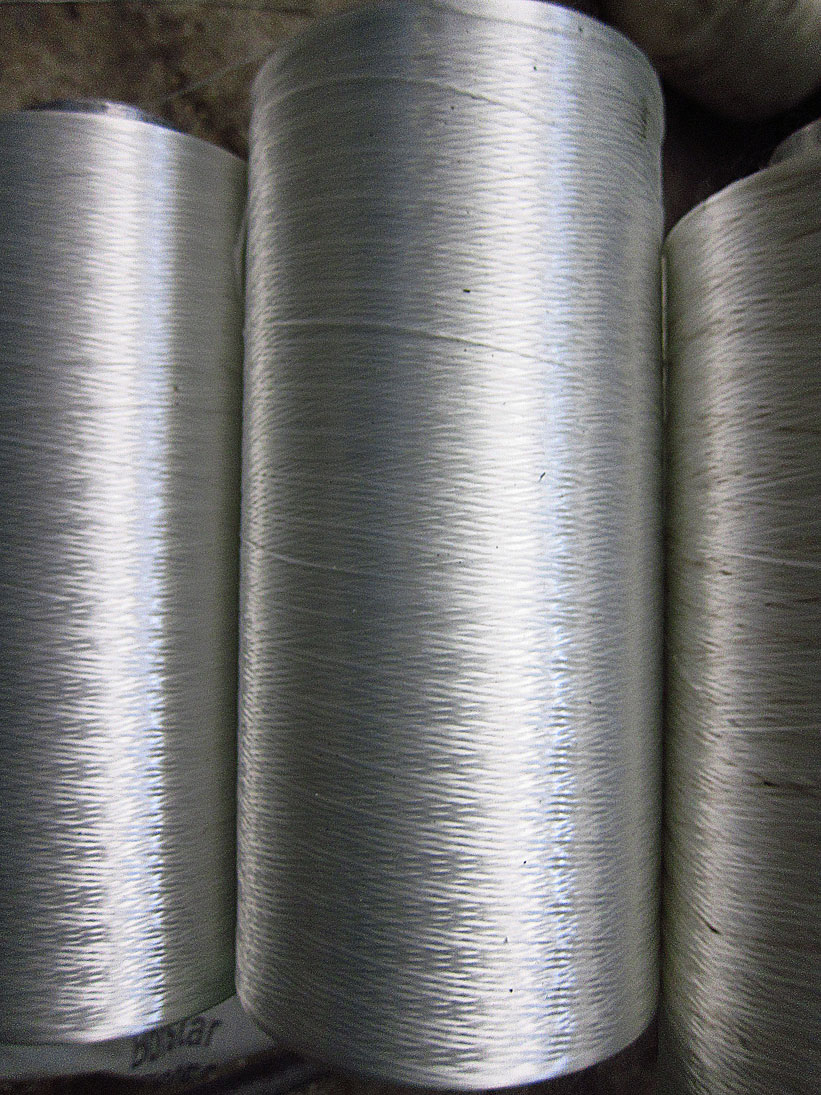

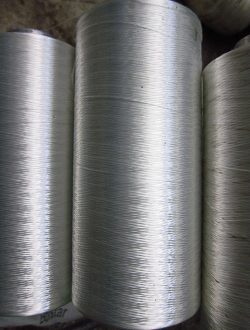

Устройство намоточное УН1-4 предназначено для крестовой намотки нитей натуральных и химических волокон средних и высоких номеров на картонный патрон с регулируемой скоростью намотки.

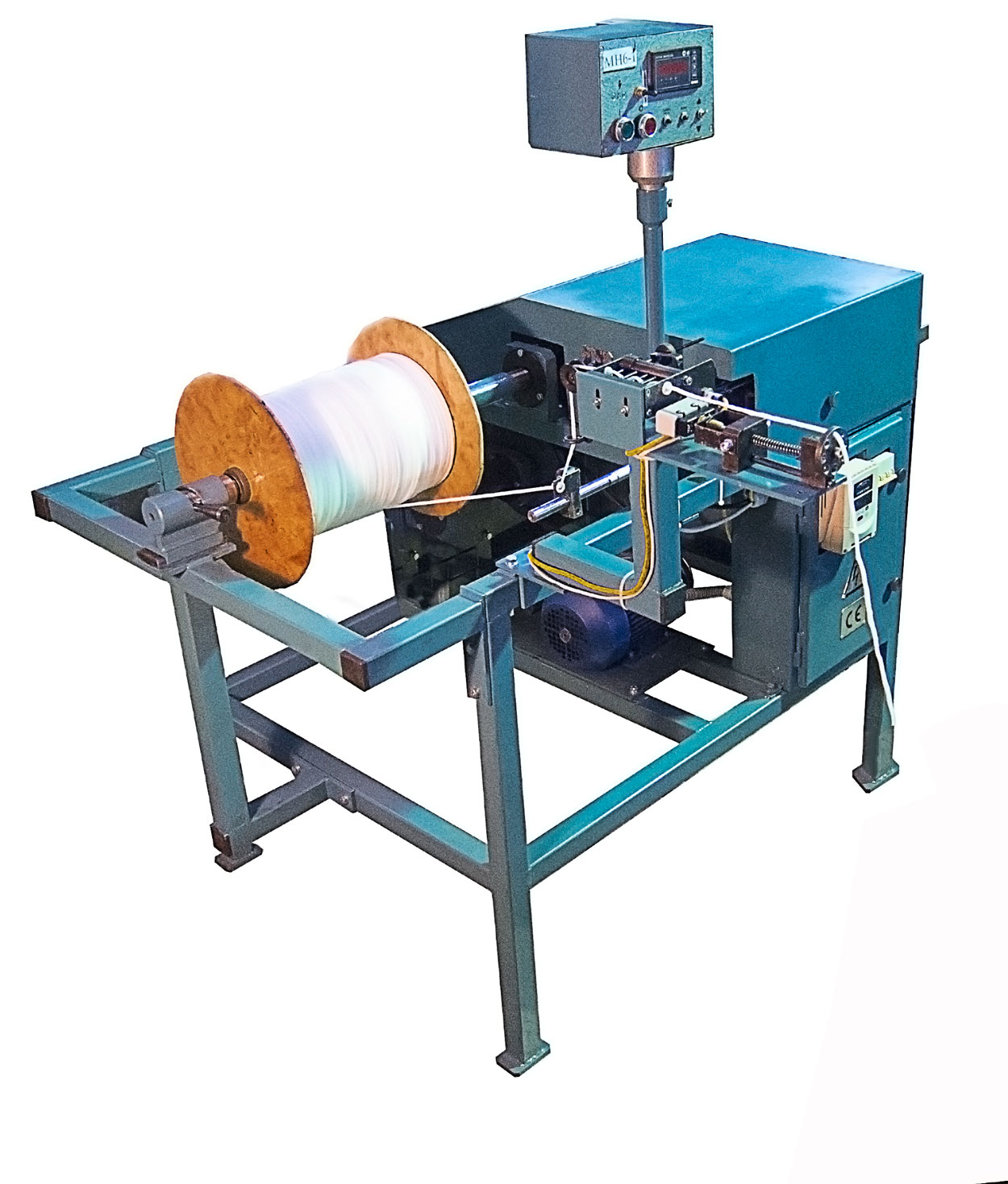

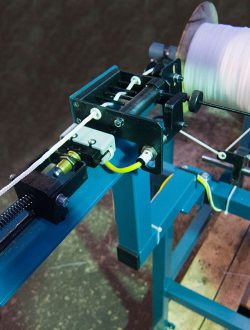

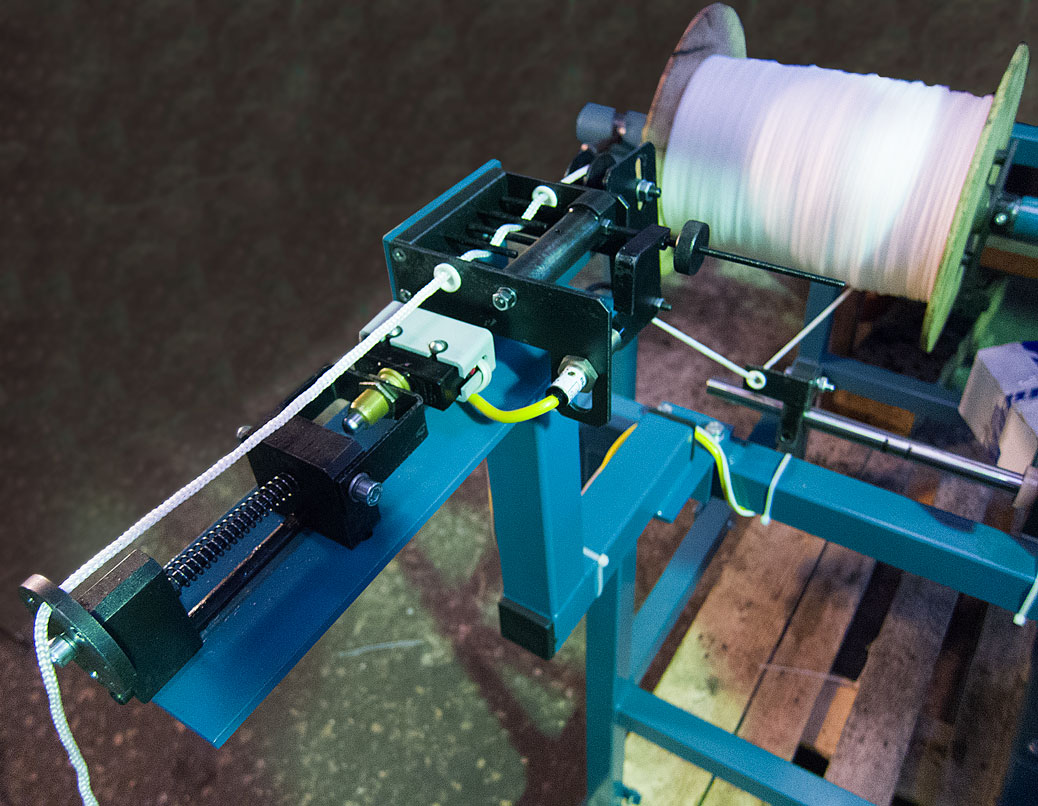

Машина намоточная МН6-1 предназначена для намотки эластичных и неэластичных тесьм и шнуров в пасмы определенной длины. Замер длины и остановка мотовила по окончании намотки производятся автоматически и соответствуют числу метров, заданных с пульта управления при помощи счетчика-задатчика. При этом на пульт управления выводится индикация намотанной длины в метрах. Машина выпускается для намотки одновременно соответственно 6 тесьм или шнуров. Управление электродвигателем при намотке осуществляется с помощью выносной педали.
